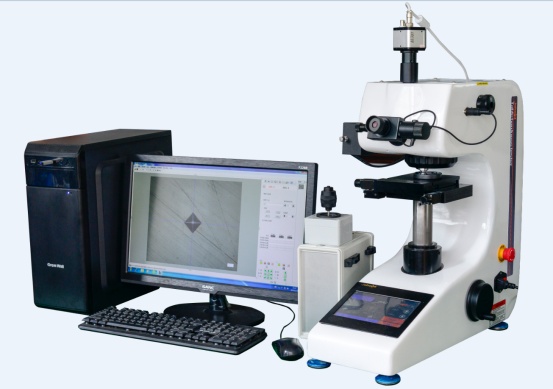

半自动显微维氏硬度计ASVST-1000ZXY介绍
半自动显微维氏硬度计ASVST-1000ZXY主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。
通过内置步进马达控制的自动位移台， 透过鼠标点击控制， 拥有多样性的控制模式， 定位精度高， 重复精度好， 移动速度快， 工作效率高； 硬度计技术参数： 参数名称参数数据显微硬度标尺HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1显示7寸液晶触摸显示屏试验力（gf）10，25，50，100，200，300，500，1000加载控制自动（加载/保持/卸载）试验力保持时间(s)5～60试验力选择外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上物镜放大倍数10×，40×光通道双光通道（目镜及CCD摄象通道）光学系统（双光学通道，无需切换）1、手动测微目镜；2、总放大倍数(μm)：100×（观察）， 400×（测量）；可选配15X目镜，总放大倍数为:150X（观察)， 600X（测量）3、测量范围(μm)： 200；4、分辨率(μm)：0.25硬度测量范围(5-3000)HV数据输出（选配）内置打印机，测试数据也可通过USB输出至U盘进行保存分析试件**高度(mm)90试件**宽度(mm)120压头中心线至机壁距离）电源电压AC220V/50HZ重量(kg)40 | |
软件参数：
1、介绍
半自动显微维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种zui新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了半自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
2、组成
计算机主机通过 RS232 串口，控制硬度计的动作并接收硬度计的相应信息；计算机主机通过 RS232 串口，控制平台控制箱，并通过平台控制箱，控制自动载物台移动并接收相应信息；维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。
3、主要功能
物料 | 介绍 |
压力控制 | 硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。 |
转塔控制 | 软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计 |
加载控制 | 软件控制硬度计进行加载，无需人工控制硬度计。 |
测量控制 | 软件控制硬度计转塔、加载并直接读取维氏硬度值 |
光源亮度控制 | 对光源的亮度进行设置 |
图像采集 | 实时显示硬度图像，可存储、打印图像，以及定倍打印。 |
手动/自动测量 | 手动：拉对角线测量、两点卡线测量、四点测量、自动：自动找出压痕的四个顶点，速度快，数据准。连打连测、即打即测、指定坐标打压。 |
硬度换算 | 依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准 |
图文报告 | 自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像及当前压痕硬度值； 可按用户要求定制检验报告；通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可输出各种测量数据、D1、D2、硬度值表、硬化层深度、**值、平均值、*小值、显示并输出各压痕图片。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存WORD格式 或EXCEL，还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织， |
努氏测量 | 可更换努氏压头进行努氏硬度自动测量 |
自动载物工作台 | 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零； 软件系统可编程控制自动载物台移动，系统提供14个模式: 1) 沿线； 2) 沿线带角度； 3) 自由点击； 4) 横向沿线； 5) 纵向沿线； 6) 沿曲线多条线； 7) 沿曲线矩阵； 8) 圆弧； 9) 齿心； 10）齿顶平行； 11）自动沿边缘带角度；12）自动沿边缘矩阵； 13）圆心； 14）沿曲线多齿顶平行。 |
马达 | 步进马达 |
**移动距离 | 50mm |
*小移动距离 | 1mm |
移动速度 | 可调 |
位移重复精度 | 1um |
样品台尺寸 | 100mmX100mm |
图像采集/识别 | 采用高质量、高分辨率300 万像素摄像机，高速采集：1280X1024 分辨率：25 帧/秒，大尺寸原始图像采集；采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。 |
自动测量时间 | 约0.3S/1个压痕 |
测量重复性 | ±1.0% （700HV/500gf，压痕清晰时） |
*小测量单位 | 0.01mm |
标准配置
显微硬度计 | 10g-1kg试验力; 试验力可转换单位为：（Kgf，N）; 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳; 7寸液晶触摸可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了; 系统自带校准功能，可手动调整输入误差校准仪器; 可设置上下限测量范围，在主测量界面显示； 加荷方式：全自动; 镜头与压头转换：全自动； 物镜和压头中心重合精度小于1um; 铸铝壳体一次成型，结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强; 结果同步换算为洛氏、维氏、布氏; | |||||
标准配置： | 显微维氏压头 | 1个 | 10X物镜 | 1个 | 40X物镜 | 1个 |
砝码 | 6片 | 砝码杆 | 1个 | 10×测微目镜 | 1个 | |
显微维氏硬度块 | 2块 | 电动十字工作台 | 1个 | 薄片夹持台 | 1个 | |
平口夹持台 | 1个 | 细丝夹持台 | 1个 | 水平仪 | 1个 | |
水平调节螺钉 | 4个 | 螺丝批 | 2个 | 外接电源线 | 1根 | |
防尘罩 | 1个 | 安装和操作手册 | 1份 | 光学适配镜 | 1个 | |
USB | 1个 | 摄像头 | 1个 | 软件光盘 | 1个 | |
控制专用连接线 | 1个 | RS232通讯线 | 1个 | 电动平台控制器 | 1个 | |
软件配置： | ||||||
XY样品移动控制 | 提供XY电动移动样品台:可用软件控制也可手动调节；XY可同时运动；XY可用键盘方向键微调精确到位； | |||||
XY遥感 | 控制XY电动移动样品台 | |||||
加载模式和路径设置 | 提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置 | |||||
自动边缘扫描 | 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等 | |||||
自动加载、和测量 | 系统按设定的加载模式多点自动加载、自动测量，并自动绘制硬化曲线；一键完成 | |||||
硬度值转换、修正、有效验证 | 系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证 | |||||
数据统计 | 自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值 | |||||
数据储存 | 测量数据和图像等可保存于一个文档供以后调出 | |||||
测试报告 | 自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等 | |||||
努氏硬度 | 可设置为努氏硬度测量 | |||||
断裂韧性 | 可设置为测量压痕断裂韧性 | |||||
其它功能 | 含显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等 | |||||
电脑 | 联想商业电脑 | |||||
